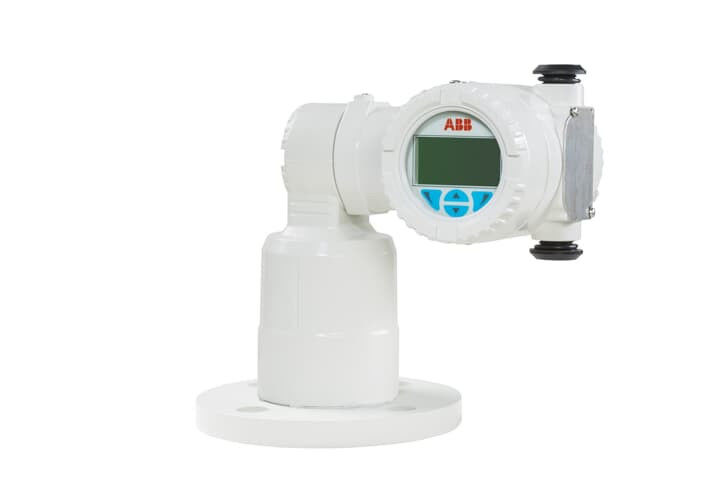

Émetteur de niveau laser LLT100

Mesure

• Portée
  0.5 à 30 m (2 à 100 pi) pour les liquides
  0.5 à 100 m(2 à 330 pieds) pour les solides
  0.5 m à 200 m (2 pi à 660 pi) pour les applications de positionnement avec cible réfléchissante

• Résolution
  5 mm (0,2 pouces)

• Précision typique
  ± 11 mm (0,4 pouces)

• Faisceau de mesure
  Longueur d'onde laser: 905 nm, sûre pour les yeux, classe 1

• Divergence du faisceau laser
  > 0,35°

• Conditions environnementales

• Température de fonctionnement
  -40° à +60°C, jusqu'à 280°C avec tube de refroidissement

• Température de stockage
  ¥40 à +85°C (-40 à +185°F)

• Température de survie
  ¥40°C à +80°C (¥40°F à +175°F)

• Pression du procédé
  Modèle de base: de 1 à 2 bar (29 psi)
  Modèle hygiénique: de 1 à +1 bar (15 psi)
  Modèle à pression nominale: de 1 à +49.6bar (719 psi), selon la bride

Produits

• Analogue
  4 à 20 mA, conforme à NAMUR
• Numérique
  HART 7 (sortie multivariable)
• La communication
  HMI local, EDD/DTM, portatif

Énergie électrique

• Alimenté par la boucle
  4 à 20 mA, 16 à 42 V CC
• Option de lentille chauffée
  24 V de courant continu (3 W)

Les appareils électroménagers

• Matériau de boîtier
  Aluminium revêtu en poudre (standard), acier inoxydable 316L (facultatif)
• Les dimensions

  Classe 150 - Flange surélevée W 240 x H 242 x D 154 mm (9,5 x 9,5 x 6,1 pouces)
  Classe 300 - Flange surélevée W 247 x H 242 x D 165 mm (9,7 x 9,5 x 6,5 pouces)
  ‡ DIN PN 16 - flange surélevée W 247 x H 242 x D 165 mm (9,7 pouces x 9,5 x 6,5 pouces)
  ¢ DIN PN 40 - flange surélevée W 247 x H 242 mm x D 165 (9,7 x 9,5 x 6,5 pouces)

• Poids du modèle type
  ¢ boîtier en aluminium avec bride universelle en aluminium: 3,7 kg (8,2 lb)
  - 316L SST avec flange universelle en acier inoxydable: 8,6 kg (19,0 lb)
• Poids du modèle à pression nominale
  ¢ Encastrement en aluminium: 6,7 à 7,2 kg (14,8 à 15,9 lb), selon la bride
  - 316L SST: 10,0 à 10,5 kg (22,1 à 23,2 lb), selon la bride
• Poids du modèle hygiénique
  ¢ Encastrement en aluminium: 5,8 kg
  - 316L SST: 9,1 kg (20,1 lb)
• Classe de protection
  Les données sont fournies par les autorités compétentes de l'Union européenne.
• Adaptation au procédé
  ¢ Flange (ASME 2 ¢, DN50)

• Parties mouillées
  - fenêtre en borosilicate cimenté en aluminium (modèle de base)
  - 316L SST, fenêtre en borosilicate cimenté (modèle de base, modèle hygiénique)
  - 316L SST, fenêtre en borosilicate fondu (modèles à haute pression)

Opération

• Affichage
  - Affichage LCD intégré de 128x64 pixels avec interface TTG (Through-The-Glass)
• Caractéristiques du logiciel
  ¢ calcul du volume, amortissement, filtrage, seuils/alarmes, affichage défini par l'utilisateur ((avec interface HMI)
• L'autorité compétente doit être compétente en ce qui concerne l'homologation des véhicules.
